Pourquoi est il si important d'utiliser les bons termes lors d'une panne électrique ?
Le réseau électrique d'une habitation ou autre et composé de plusieurs appareillages qui ont leurs propres fonctions et leurs propres intéractions.
Le fait de nommer correctement les appareillages et leur réactions permet à celui qui va dépanner de se faire une première idée du problème et prévoir le matériel en conséquence. Cela permet également de réaliser un dépannage plus rapide et donc moins coûteux.
Nous allons donc voir ensemble les différents appareillages les plus fréquents et leurs fonctions.

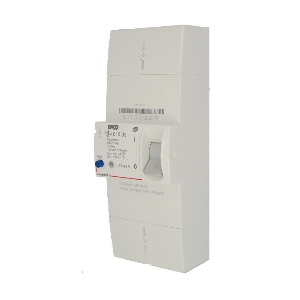

Le disjoncteur de branchement ou communément appelé "disjoncteur EDF"
L'installation électrique commence avec lui. Il est la propriété d'ENEDIS.
Il est calibré selon les puissances de contrat et permet de condamner la totalité du réseau électrique en aval. Il protège les personnes et l'installation.
Selon la distance du branchement, il peut être situé à l'intérieur ou a l'extérieur de l'habitation.
Le coffret électrique ou tableau électrique
Le coffret électrique est l'endroit où se situe les différentes protections de votre installation.
On y retrouve les interrupteurs différentiels, les disjoncteurs, parafoudres, contacteurs et autres modules nécessaires au bon fonctionnement de votre réseau.
Selon l'âge de votre coffret, il se peut que certains appareillages ne soient pas présents (interrupteurs différentiels, parafoudres, ...).
Si vous constatez cela, il est nécessaire de contacter un professionnel qui réalisera un état des lieux et proposera une mise en sécurité de votre installation.
Les disjoncteurs modulaires
Ces appareillages protègent l'installation contre les surintensités et les court circuits. Ils sont de différents calibre (A).
Suivant l'ancienneté de l'installation, nous pouvons retrouver des porte fusibles à la place des disjoncteurs.
Si ces derniers déclenchent, cela peut être dû à une sollicitation importante du circuit (trop d'appareils en fonctionnement) ou à un court circuit.
Une surcharge entraînera un déclenchement à retardement contrairement au court circuit qui déclenche instantanément avec un "PAC" audible accompagné d'un arc électrique.
Les interrupteurs différentiels
Ces appareillages protègent les personnes contre les fuites de courant.
Ils sont positionnés en début de rangée et interagissent avec les circuits qui leur sont attribués.
Ils peuvent être plusieurs ou seul dans le cadre d'une protection en tête d'installation.
Si ces derniers déclenchent, c'est qu'une fuite de courant supérieure à 30mA est détectée.
Le contacteur Jour/Nuit ECS (Eau Chaude Sanitaire)
Ce contacteur, souvent installé lors de la présence d'un chauffe eau à accumulation, permet d'enclencher la chauffe en période d'heures creuses. Il peut être également dirigé par une horloge ou autre système de contrôle.
Son disfonctionnement peut être à l'origine d'un manque d'eau chaude.
